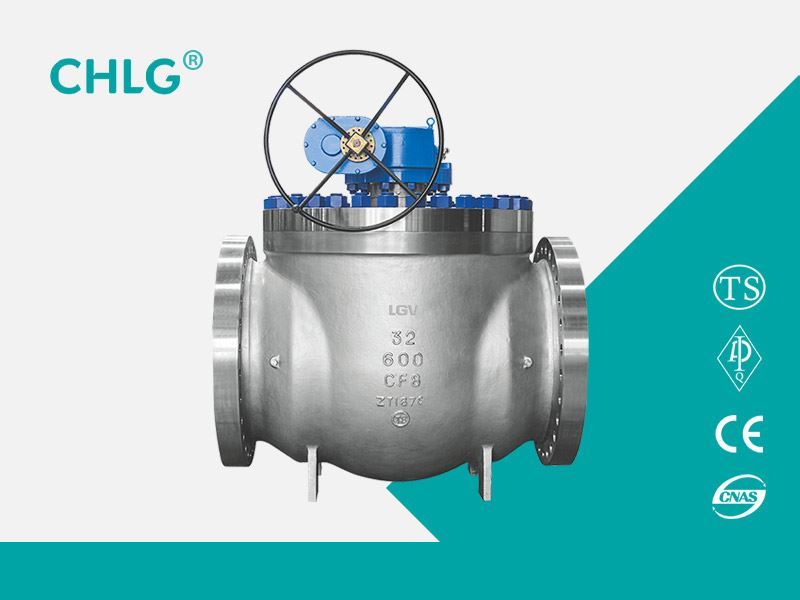

【产品简介】
上装式球阀在管线上拆卸简朴迅速，，，，，，维修利便快捷。。。。当阀门在管线上泛起故障需要修理时，，，，，，不必从管线上拆卸阀门，，，，，，只须拆掉中法兰螺栓和螺母，，，，，，将阀盖和阀杆组合件一起从阀体中取下来，，，，，，然后取出球体和阀座组合件。。。。即可在线修理球体和阀座。。。。这种维修节约了时间，，，，，，将生产中的损失降到低点。。。。
【产品特点】
上装式球阀的阀体是整体式设计，，，，，，不会由于管道的伸缩影 响优发国际阀门使用，，，，，，球体和阀座都接纳上装式结构，，，，，，维修 阀门时不需要从管道上拆下阀门，，，，，，球体和阀杆可接纳一体式，，，，，，有用的解决阀杆和球体的加工间隙，，，，，，确保了球体的精 确定位和阀杆防吹出的保；；；；；そ峁。。。。阀杆与阀盖的密封形式 不是通俗的填料式密封，，，，，，而是接纳了填料箱组合密封。。。。球体与阀座可凭证客户要求接纳PPL或金属硬密封。。。。
【产品分类】
上装式球阀分为浮动球球阀和牢靠球球阀。。。。
上装浮动式球阀公称尺寸 ≤DN200。。。。其球体上施加一压缩弹簧，，，，，，压缩弹簧的作用是在球体上施加预紧力，，，，，，使阀座密封面在任何情形下都细密接触，，，，，，密封性能好。。。。阀座与阀体接触面的楔角为10°，，，，，，阀座能够自锁，，，，，，在管路偏向上，，，，，，当阀座受到较大的压力时，，，，，，阀座不会爆发任何位移。。。。故这种结构的阀门既有闸阀的特点又有球阀的优点。。。。在维修检查中发明，，，，，，阀体与阀座易泛起走漏，，，，，，若是增添弹簧的预紧力，，，，，，势必增添球阀的关闭力矩。。。。为了不增添球阀的关闭力矩，，，，，，在阀座密封面背面加一橡胶O形圈，，，，，，解决了阀座密封面背面走漏问题。。。。
上装式牢靠球阀的弱点是弹簧预紧力不可调解和控制，，，，，，并且装配时弹簧压缩量大，，，，，，装配难题。。。。为相识决这个问题，，，，，，弹簧质料选用ANSI 302取代304。。。。ANSI 302弹簧刚度好，，，，，，其耐蚀性与304相近。。。。另外，，，，，，增添了弹簧座和调解螺母，，，，，，在阀座外圆和弹簧座上划分车削螺纹，，，，，，用调解螺母将弹簧压紧到弹簧座内，，，，，，将阀座组合件装入阀体。。。。由于装置球体之前弹簧已被压缩，，，，，，以是装置球体很利便。。。。当球体装配后，，，，，，将调解螺母退出弹簧座，，，，，，此时弹簧对球体预紧力较小。。。。若是要增添预紧力，，，，，，可用调解螺母举行调解。。。。
【执行标准】
设计标准GB/T 12237
结构长度标准GB/T 12221
法兰毗连标准JB/T 79.1
磨练与试验标准GB/T 26480
压力-温度：GB/T 9131
产品标识：GB/T 12220
【性能参数】
|
公称压力PN（MPa) |
壳体 |
试验压力（MPa) |
上密封 |
|
|
密封（液） |
密封（气） |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
【适用介质和适用温度】
|
壳体质料 |
适用介质 |
适用温度（℃） |
|
碳素钢（C型） |
水、蒸汽、油品 |
≤425 |
|
铬镍钛钢（P型） |
硝酸类 |
≤200 |
|
铬镍钼钛钢（R型） |
醋酸类 |
≤200 |
|
铬钼钢（I型） |
水、蒸汽、油品 |
≤550 |
【主要零件质料】
|
阀体、阀盖 |
阀板、阀座 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
|
碳素钢 |
优良碳钢+硬质合金或不锈钢 |
铬不锈钢 |
铝青铜 |
石墨石棉盘根 |
可锻铸铁 |
|
铬镍钛钢 |
不锈钢、不锈钢+硬质合金 |
铬镍钛不锈钢 |
铝青铜 |
聚四氟乙烯 |
可锻铸铁 |
|
铬镍钼钛钢 |
不锈钢、不锈钢+硬质合金 |
铬镍钛不锈钢 |
铝青铜 |
聚四氟乙烯 |
可锻铸铁 |
|
铬钼钢 |
合金钢+硬质合金 |
铬钼钢 |
铝青铜 |
柔性石棉 |
可锻铸铁 |
【主要形状和毗连尺寸】
|
公称通径 |
主要形状尺寸和毗连尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
|
Z41H-16C |
||||||||
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
190 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
205 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
270 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
310 |
200 |
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
435 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
500 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
614 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
674 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
811 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
969 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30-3 |
12-Φ25 |
1145 |
580 |
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-Φ25 |
1280 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-Φ30 |
1452 |
640 |
|
Z41H-25 |
||||||||
|
15 |
130 |
95 |
65 |
45 |
16-2 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-Φ14 |
190 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-Φ14 |
205 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-Φ18 |
270 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
310 |
200 |
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
435 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
500 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
614 |
320 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
674 |
360 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
811 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
969 |
450 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
1145 |
580 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1280 |
640 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1452 |
640 |
